percobaan 2 modul 2

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Hardware

2. Rangkaian Simulasi

3. Flowchart

4. Listing Program

5. Analisa
6. Video
7. Link Download

1. Hardware [Kembali]

Gambar 1.Sensor Suhu LM25

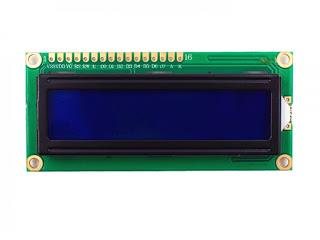

Gambar 2.LCD

2. Rangkaian Simulasi [Kembali]

3. Flowchart [Kembali]



4. Listing Program [Kembali]

#include            //Deklarasi library LCD

#define LM35 A0                           //Deklarasi pin A0 untuk LM35

LiquidCrystal lcd(2, 3, 4, 5, 6, 7);  //Deklarasi pin 2-7 untuk LCD

int nilaiSuhu;                                  //Deklarasi variabel nilaiSuhu

void setup() {                                //Semua kode dalam fungsi ini dieksekusi sekali

  pinMode(A0, INPUT);               //Deklarasi pin A0 sebagai OUTPUT

  lcd.begin(16, 2);                         //Dimensi LCD yang digunakan

}

void loop()                                   //Semua kode dalam fungsi ini dieksekusi berulang

{

  nilaiSuhu = ((5 * analogRead(LM35) * 100.00) / 1024 / 3); //Mencari nilai Suhu

  lcd.clear();                                    //Menghapus layar LCD

  lcd.setCursor(0, 0);                      //Menentukan posisi kursor pada awal penulisan

  lcd.print("LM35 Sensor Suhu"); //Menampilkan text pada LCD

  lcd.setCursor(0, 1);                      //Menentukan posisi kursor pada awal penulisan

  lcd.print(nilaiSuhu);                    //Menampilkan nilaiSuhu pada LCD

  delay(100);                                  //Waktu delay 100 ms setelah dieksekusi

}

5. Analisa [Kembali]

Analisa saat dimensi LCD menjadi 16x4
Saat dimensi LCD diganti menjadi 16x4 tidak akan berdampak pada rangkaian karena hanya perbedaan dimensi pada LCD, yang mana dimensi LCD awal 16x2, namun terlebih dahulu program arduino harus diganti ukuran layar yang dari 16x2 menjadi 16x4, apabila rangkaian dijalankan maka akan ada 2 baris yang kosong karena tidak diprogram di arduino

6. Video [Kembali]

7. Link Download [Kembali]
 Download Video Percoban : Disini
 Download HTML : Disini
 Download Program : Disini
